螺旋切槽联轴器
螺旋切槽弹性联轴器特点：1.一体成型的金属2.零回转间隙3.弹性作用补偿径向，角向，轴向偏差4.加紧螺丝固定5.铝合金和不锈钢材质
螺旋切槽弹性联轴器应用：主要应用于编码器

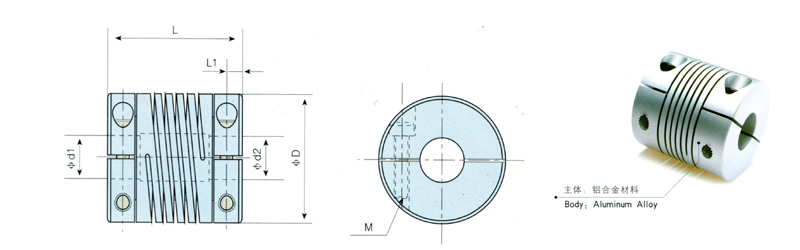

外形尺寸 |
||||||
型号 |
轴径 |
∮D |
L |
L1 |
M |
扭紧力矩 |
∮d1∮d2 |
(mm) |
(mm) |
(mm) |
（N.m) |
||
LJ-075 |
3-6.35 |
19.1 |
22.9 |
3.1 |
M2.5 |
1 |
LJ-100 |
5-10.0 |
25.4 |
31.8 |
4.15 |
M3 |
1.5 |
LJ-112 |
6-12.7 |
28.6 |
38.1 |
5 |
M3 |
2 |
LJ-150 |
8-15.0 |
38.1 |
41.3 |
5.9 |
M5 |
4 |
LJ-200 |
12-19.0 |
50.8 |
51 |
6.7 |
M6 |
7.5 |
技术参数 |
|||||||||
型号 |
额定扭矩 |
最大扭矩 |
最高转速 |
惯性力矩 |
静态扭矩刚性 |
径向偏差 |
角向偏差 |
轴向偏差 |
重量 |
（N.m) |
（N.m) |
（rpm) |
kg.㎡ |
(N.m/rad) |
(mm) |
(℃） |
（mm) |
(g) |
|
LJ-075 |
0.5 |
1 |
8000 |
9.0X10-7 |
110 |
0.1 |
2 |
±0.15 |
14 |
LJ-100 |
1.4 |
2.8 |
6000 |
2.6X10-6 |
170 |
0.1 |
2 |
±0.15 |
34 |
LJ-112 |
1.6 |
3.2 |
5000 |
8.9X10-6 |
260 |
0.1 |
2 |
±0.15 |
48 |
LJ-150 |
4.2 |
8.4 |
4500 |
3.2X10-5 |
330 |
0.1 |
2 |
±0.15 |
96 |
LJ-200 |
9.0 |
18 |
4500 |
9.8X10-5 |
560 |
0.1 |
2 |
±0.15 |
140 |
