丝杠支撑——固定端——MBK高负荷支撑座

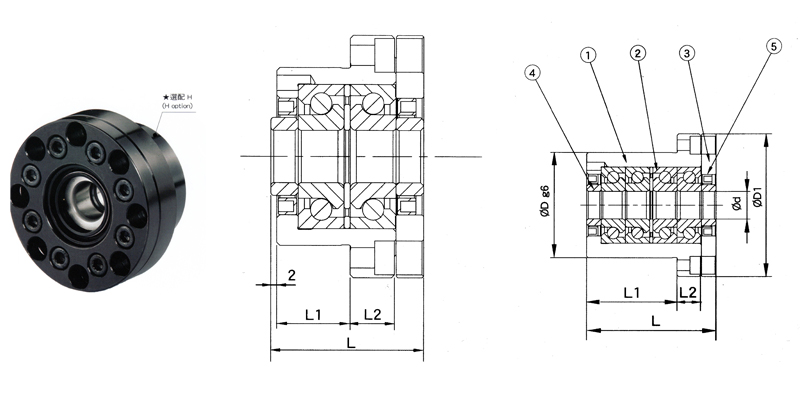

备注说明1.轴承座本体 2.轴承 3压板 4.间隔圈 5.轴封 6.锁紧螺母 7内六角止付螺丝
型号
支撑座尺寸 Dimensions of support unit
Model No.
d
D
D1
L
L1
L2
A
W
X
Y
Z
H
MBK25DF
15
58
79
50
24
14.5
79
66
6.6
11
7
M6
MBK17DF
17
58
79
50
24
14.5
79
66
6.6
11
7
M6
MBK17DFF
65
88
80
56
88
74
MBK20DF
20
58
79
50
24
14.5
79
66
6.6
11
7
M6
MBK20DFF
65
88
80
56
88
74

注意事项：

1.需要调整高度时请使用正确尺寸的垫片

2.支座已调整好预压，请不要分解。

3.丝杠支撑座里密封了适当量的润滑脂,第一次使用时无需注油。

4.滚珠丝杠组装后请锁紧螺母。
