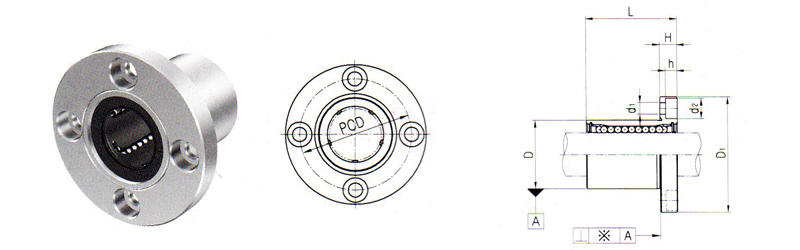

直线轴承——圆法兰型——LMF
http://www.samickco.co.kr/china/images/com/blank.gif
型号
内径 D L　 D1　　 H PCD d1　　 d2　　 h 垂角度 基本额定载荷(N) 滚珠 重量
塑料 钢 dr. 公差 　 公差 ※(㎛) 额定动载荷(C) 额定静载荷(Co) 列数 (gf)
LMF6 LMF6-A 6 0 12 0 19 28 5 20 3.4 6.5 3.3 12 200 260 4 26.5
-0.009 -0.011
LMF8S LMF8S-A 8 0 15 0 17 32 5 24 3.4 6.5 3.3 12 170 220 4 34
-0.009 -0.011
LMF8 LMF8-A 8 0 15 0 24 32 5 24 3.4 6.5 3.3 12 260 440 4 40
-0.009 -0.011
LMF10 LMF10-A 10 0 19 0 29 40 6 29 4.5 8 4.4 12 370 540 4 78
-0.009 -0.013
LMF12 LMF12-A 12 0 21 0 30 42 6 32 4.5 8 4.4 12 410 590 4 76
-0.009 -0.013
LMF13 LMF13-A 13 0 23 0 32 43 6 33 4.5 8 4.4 12 500 770 4 94
-0.009 -0.013
LMF16 LMF16-A 16 0 28 0 37 48 6 38 4.5 8 4.4 12 770 1170 5 134
-0.009 -0.013
LMF20 LMF20-A 20 0 32 0 42 54 8 43 5.5 9.5 5.4 15 860 1370 5 180
-0.01 -0.016
LMF25 LMF25-A 25 0 40 0 59 62 8 51 5.5 9.5 5.4 15 980 1560 6 340
-0.01 -0.016
LMF30 - 30 0 45 0 64 74 10 60 6.6 11 6.5 15 1560 2740 6 460
-0.01 -0.016
LMF35 - 35 0 52 0 70 82 10 67 6.6 11 6.5 20 1660 3130 6 795
-0.012 -0.019
LMF40 - 40 0 60 0 80 96 13 78 9 14 8.6 20 2150 4010 6 1054
-0.012 -0.019
LMF50 - 50 0 80 0 100 116 13 98 9 14 8.6 20 3820 7930 6 2200
-0.012 -0.019
LMF60 - 60 0 90 0 110 134 18 112 11 17.5 10.8 25 4700 9990 6 2960
-0.015 -0.022
