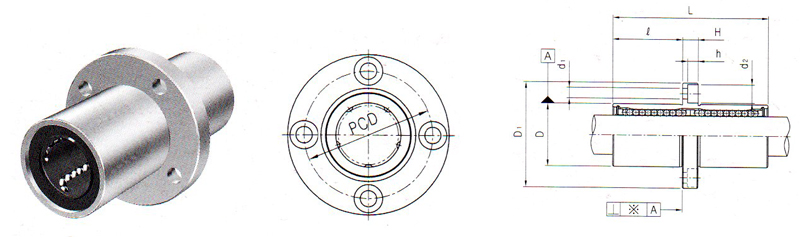

直线轴承——圆法兰中间型——LMFM
http://www.samickco.co.kr/china/images/com/blank.gif
型号
内径 D L　 D1　　 ℓ H PCD d1　　 d2　　 h 垂角度 基本额定载荷(N) 滚珠 重量
塑料 钢 dr. 公差 mm 公差 ※(㎛) 额定动载荷(C) 额定静载荷(Co) 列数 (gf)
LMFM6 LMFM6-A 6 0 12 0 35 28 15 5 20 3.4 6.5 3.3 15 320 520 4 31
-0.01 -0.011
LMFM8 LMFM8-A 8 0 15 0 45 32 20 5 24 3.4 6.5 3.3 15 430 780 4 53
-0.01 -0.011
LMFM10 LMFM10-A 10 0 19 0 55 40 24.5 6 29 4.5 8 4.4 15 580 1100 4 105
-0.01 -0.013
LMFM12 LMFM12-A 12 0 21 0 57 42 25.5 6 32 4.5 8 4.4 15 650 1200 4 100
-0.01 -0.013
LMFM13 LMFM13-A 13 0 23 0 61 43 27.5 6 33 4.5 8 4.4 15 810 1570 4 130
-0.01 -0.013
LMFM16 LMFM16-A 16 0 28 0 70 48 32 6 38 4.5 8 4.4 15 1230 2350 5 187
-0.01 -0.013
LMFM20 LMFM20-A 20 0 32 0 80 54 36 8 43 5.5 9.5 5.4 20 1400 2750 5 260
-0.012 -0.016
LMFM25 LMFM25-A 25 0 40 0 112 62 52 8 51 5.5 9.5 5.4 20 1560 3140 6 515
-0.012 -0.016
LMFM30 - 30 0 45 0 123 74 56.5 10 60 6.6 11 6.5 20 2490 5490 6 655
-0.012 -0.016
LMFM35 - 35 0 52 0 135 82 62.5 10 67 6.6 11 6.5 25 2650 6470 6 970
-0.015 -0.019
LMFM40 - 40 0 60 0 154 96 70.5 13 78 9 14 8.6 25 3430 8040 6 1560
-0.015 -0.019
LMFM50 - 50 0 80 0 192 116 89.5 13 98 9 14 8.6 25 6080 15900 6 3500
-0.015 -0.019
LMFM60 - 60 0 90 0 211 134 96.5 18 112 11 17.5 10.8 25 7650 20000 6 4500
-0.02 -0.022
